Zegarek kwarcowy jest jednym z najpopularniejszych rodzajów czasomierzy. Jego konstrukcja łączy rezonator kwarcowy, układ elektroniczny, źródło zasilania oraz – w zegarkach analogowych – silnik krokowy i przekładnię poruszającą wskazówkami. To właśnie takie rozwiązanie pozwala osiągnąć wysoką dokładność pomiaru czasu przy stosunkowo prostej budowie i niewielkich wymaganiach serwisowych.
Spis treści
Jak działa zegarek kwarcowy? W dużym uproszczeniu bateria dostarcza energię do układu elektronicznego, który pobudza kryształ kwarcu do regularnych drgań. Elektronika zlicza te drgania i przekształca je w impulsy odpowiadające kolejnym jednostkom czasu. W zegarku analogowym impulsy trafiają następnie do silnika krokowego, który za pośrednictwem przekładni porusza wskazówkami.
Aby dokładniej zrozumieć działanie takiego czasomierza, warto przyjrzeć się jego historii, budowie oraz poszczególnym etapom pracy mechanizmu.
Kiedy powstały pierwsze zegarki kwarcowe?
Technologia kwarcowa rozwijała się przez wiele dziesięcioleci, zanim możliwe stało się umieszczenie mechanizmu w niewielkiej kopercie zegarka naręcznego.
Pierwsze zegary wykorzystujące rezonator kwarcowy pojawiły się już w pierwszej połowie XX wieku, jednak były dużymi urządzeniami laboratoryjnymi. Dopiero postęp elektroniki i miniaturyzacja podzespołów pozwoliły zastosować podobną technologię w urządzeniu noszonym na nadgarstku.
Pierwsze zegarki kwarcowe na rękę
Za jeden z najważniejszych momentów w historii zegarków kwarcowych uznaje się końcówkę lat 60. XX wieku, kiedy na rynku pojawiły się pierwsze komercyjne modele naręczne wykorzystujące rezonator kwarcowy.
Początkowo były to konstrukcje bardzo drogie i zaawansowane technologicznie. Układy elektroniczne zajmowały znacznie więcej miejsca niż obecnie, a produkcja niewielkich i stabilnych rezonatorów wymagała dużej precyzji.
Ich największą przewagą była jednak dokładność. Mechanizm kwarcowy mógł mierzyć czas znacznie precyzyjniej niż większość standardowych zegarków mechanicznych dostępnych w tamtym okresie.
Jak miniaturyzacja elektroniki zmieniła zegarki?
Rozwój półprzewodników i układów scalonych pozwolił stopniowo zmniejszać rozmiary mechanizmów kwarcowych. Jednocześnie spadały koszty ich produkcji.
Z biegiem czasu zegarki kwarcowe stały się:
– mniejsze i lżejsze,
– bardziej energooszczędne,
– dokładniejsze,
– tańsze w produkcji,
– łatwiejsze w codziennym użytkowaniu.
Dzięki temu technologia, która początkowo była kosztowną innowacją, mogła trafić do masowego odbiorcy.
Jak kwarc zmienił rynek zegarmistrzowski?
Upowszechnienie mechanizmów kwarcowych było jednym z największych przełomów w historii zegarmistrzostwa.
Dotychczas dokładność zegarka zależała przede wszystkim od precyzyjnego wykonania mechanizmu, pracy balansu, sprężyny włosowej i wychwytu. Konstrukcja kwarcowa pozwoliła osiągnąć bardzo dobrą dokładność przy znacznie mniejszej liczbie ruchomych elementów.
Rewolucja kwarcowa a zegarki mechaniczne
W latach 70. i 80. XX wieku szybko rosnąca popularność zegarków kwarcowych mocno wpłynęła na tradycyjny przemysł zegarmistrzowski.
Mechanizmy kwarcowe były dokładne, stosunkowo tanie i łatwe w produkcji seryjnej. Dla przeciętnego użytkownika oferowały więc bardzo korzystne połączenie ceny oraz funkcjonalności.
Zegarki mechaniczne nie zniknęły jednak z rynku. Z czasem zaczęły być coraz częściej postrzegane nie tylko jako urządzenia do odmierzania czasu, lecz również jako przykład tradycyjnego rzemiosła, skomplikowanej inżynierii i luksusu.
W jakim kierunku rozwijają się mechanizmy kwarcowe?
Współczesne konstrukcje są rozwijane przede wszystkim pod kątem ograniczenia zużycia energii, zwiększenia dokładności oraz wydłużenia bezobsługowej pracy zegarka.
Stosowane są między innymi:
– bardziej energooszczędne układy scalone,
– dokładniejsze rezonatory,
– zasilanie energią świetlną,
– synchronizacja radiowa lub satelitarna w wybranych modelach,
– kompensacja wpływu temperatury w mechanizmach wysokiej dokładności.
W efekcie współczesny zegarek kwarcowy może być zarówno prostym i niedrogim czasomierzem, jak i bardzo zaawansowanym urządzeniem osiągającym wyjątkowo niewielkie odchylenia pomiaru czasu.

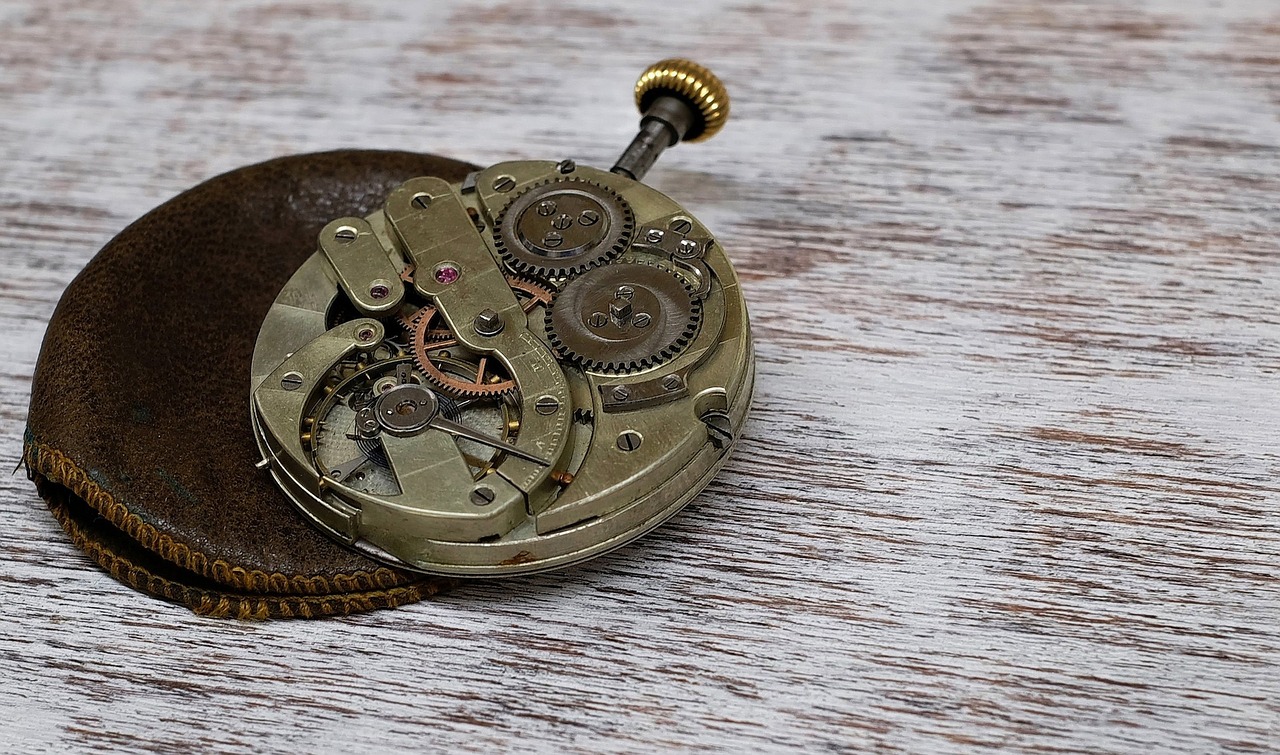

Budowa zegarka kwarcowego – z czego składa się mechanizm?
Choć mechanizmy mogą różnić się zależnie od producenta oraz funkcji zegarka, podstawowa budowa mechanizmu kwarcowego pozostaje podobna.
Najważniejsze elementy to:
– bateria lub inne źródło energii,
– układ scalony,
– rezonator kwarcowy,
– silnik krokowy w zegarkach analogowych,
– przekładnia kół zębatych,
– wskazówki lub cyfrowy wyświetlacz.
Każdy z tych podzespołów pełni inną funkcję, a ich współpraca umożliwia precyzyjne odmierzanie czasu.
Bateria – źródło energii dla mechanizmu
Większość klasycznych zegarków kwarcowych wykorzystuje niewielką baterię guzikową. Dostarcza ona energię potrzebną do pracy rezonatora, elektroniki oraz silnika poruszającego wskazówkami.
Ze względu na niewielkie zapotrzebowanie mechanizmu na energię jedna bateria może zasilać zegarek przez kilka lat.
Niektóre konstrukcje wykorzystują inne rozwiązania. Przykładem są zegarki solarne, w których światło zamieniane jest na energię elektryczną magazynowaną w akumulatorze.
Rezonator kwarcowy – serce zegarka kwarcowego
Najważniejszym elementem odpowiedzialnym za precyzję pomiaru czasu jest niewielki rezonator wykonany z kwarcu.
Kwarc wykazuje zjawisko piezoelektryczne. Po przyłożeniu napięcia elektrycznego kryształ ulega bardzo niewielkim odkształceniom i zaczyna drgać z określoną częstotliwością.
W większości klasycznych zegarków naręcznych rezonator pracuje z częstotliwością 32 768 Hz, czyli wykonuje 32 768 drgań w ciągu sekundy.
Regularność tych drgań stanowi podstawę dokładnego pomiaru czasu.
Układ scalony – elektroniczny mózg zegarka
Sam rezonator nie wystarczyłby do wskazywania godzin i minut. Jego drgania muszą zostać odpowiednio przetworzone.
Zadanie to wykonuje układ scalony. Zlicza impulsy generowane przez rezonator i wielokrotnie dzieli ich częstotliwość, aż uzyska sygnał odpowiadający określonej jednostce czasu.
W prostym zegarku analogowym efektem tego procesu może być impuls pojawiający się raz na sekundę.
Silnik krokowy – co porusza wskazówkami zegarka?
W analogowym zegarku kwarcowym sygnał z układu elektronicznego trafia do niewielkiego silnika krokowego.
Silnik zamienia impuls elektryczny na ruch mechaniczny. Następnie odpowiednio dobrana przekładnia przenosi ten ruch na wskazówki sekundową, minutową i godzinową.
To właśnie dlatego w wielu zegarkach kwarcowych wskazówka sekundowa wykonuje charakterystyczny skok raz na sekundę.
Nie jest to jednak cecha wszystkich konstrukcji. Istnieją również mechanizmy kwarcowe wykorzystujące inne sposoby sterowania wskazówkami.
Przekładnia zębata
Pomiędzy silnikiem a wskazówkami znajduje się układ niewielkich kół zębatych.
Przekładnia odpowiada za zmianę prędkości obrotowej poszczególnych elementów. Dzięki odpowiedniemu przełożeniu:
– wskazówka sekundowa wykonuje pełny obrót w ciągu 60 sekund,
– minutowa – w ciągu 60 minut,
– godzinowa – w ciągu 12 godzin.
Mimo elektronicznego sposobu odmierzania czasu analogowy zegarek kwarcowy wciąż posiada więc część mechaniczną.
Jak działa mechanizm kwarcowy krok po kroku?
Zasada działania zegarka kwarcowego może wydawać się skomplikowana, ale cały proces można przedstawić w kilku etapach.
1. Bateria dostarcza energię
Źródło zasilania przekazuje niewielkie napięcie do układu elektronicznego oraz rezonatora.
2. Kryształ kwarcu zaczyna drgać
Pod wpływem napięcia rezonator wykonuje bardzo regularne drgania. W typowym zegarku częstotliwość wynosi 32 768 Hz.
3. Elektronika zlicza drgania
Układ scalony odbiera sygnał z rezonatora i dzieli jego częstotliwość. Pozwala to otrzymać precyzyjny sygnał odpowiadający upływowi czasu.
4. Impuls trafia do silnika krokowego
W zegarku analogowym układ elektroniczny wysyła impuls do silnika.
5. Przekładnia przesuwa wskazówki
Silnik wprawia w ruch układ kół zębatych, który odpowiednio przesuwa wskazówki zegarka.
Cały proces powtarza się automatycznie tak długo, jak długo mechanizm otrzymuje odpowiednią ilość energii.
Jak działa cyfrowy zegarek kwarcowy?
Nie każdy zegarek kwarcowy posiada wskazówki. W modelach elektronicznych zasada pomiaru czasu jest podobna, ale końcowy etap wygląda inaczej.
Rezonator nadal generuje regularne drgania, a układ scalony wykorzystuje je do odmierzania czasu. Zamiast sterować silnikiem krokowym i przekładnią, elektronika przesyła jednak dane bezpośrednio do wyświetlacza.
Dzięki temu godzina przedstawiana jest za pomocą cyfr na ekranie LCD lub innym rodzaju wyświetlacza.
Mechanizm kwarcowy a mechaniczny – najważniejsze różnice
Podstawowa różnica między zegarkiem mechanicznym a kwarcowym dotyczy sposobu generowania oraz kontrolowania jednostki czasu.
Jak odmierzany jest czas w zegarku mechanicznym?
W klasycznym mechanizmie mechanicznym energia pochodzi z napiętej sprężyny napędowej.
Jest następnie przekazywana przez układ kół zębatych do wychwytu oraz balansu. Oscylujący balans reguluje szybkość uwalniania energii i tym samym tempo pracy zegarka.
Jak odmierzany jest czas w zegarku kwarcowym?
W konstrukcji kwarcowej podstawą pomiaru są regularne drgania rezonatora, kontrolowane przez elektronikę.
Dzięki bardzo wysokiej częstotliwości rezonatora nawet niewielkie różnice między poszczególnymi cyklami mają znacznie mniejszy wpływ na końcowy pomiar czasu niż w klasycznym mechanizmie.
Liczba części ruchomych
Zegarek mechaniczny może składać się z wielu precyzyjnie współpracujących elementów.
Mechanizm kwarcowy jest pod tym względem znacznie prostszy. W modelu analogowym część mechaniczna obejmuje przede wszystkim silnik i przekładnię odpowiadającą za ruch wskazówek.
Mniejsza liczba ruchomych podzespołów oznacza zazwyczaj mniejsze zużycie wynikające z tarcia.
Dlaczego zegarek kwarcowy jest tak dokładny?
Najważniejszym powodem jest bardzo wysoka i stabilna częstotliwość pracy rezonatora.
W typowym zegarku kryształ drga dziesiątki tysięcy razy na sekundę. Dla porównania częstotliwość pracy tradycyjnego balansu zegarka mechanicznego jest wielokrotnie niższa.
Stabilność rezonatora kwarcowego
Kwarc bardzo regularnie reaguje na dostarczany sygnał elektryczny. Dzięki temu może pełnić funkcję stabilnego wzorca częstotliwości.
Elektronika nie musi więc opierać pomiaru czasu na stosunkowo wolno pracującym układzie mechanicznym.
Właśnie dlatego przeciętny zegarek kwarcowy może osiągać dokładność znacznie wyższą niż standardowy zegarek mechaniczny.
Jaka jest dokładność zegarka kwarcowego?
W wielu standardowych mechanizmach odchylenie wynosi około kilkunastu sekund w skali miesiąca, choć rzeczywista dokładność zależy od konstrukcji, jakości mechanizmu i warunków użytkowania.
Zaawansowane mechanizmy typu High Accuracy Quartz mogą osiągać znacznie lepsze wyniki, liczone nawet w sekundach w skali całego roku.
Czy temperatura wpływa na działanie zegarka kwarcowego?
Tak. Częstotliwość pracy rezonatora kwarcowego może nieznacznie zmieniać się wraz z temperaturą.
Standardowe zegarki projektowane są tak, aby pracować dokładnie w normalnych warunkach użytkowania, ale większe i długotrwałe zmiany temperatury mogą powodować niewielkie odchylenia chodu.
Kompensacja temperatury w precyzyjnych mechanizmach
Niektóre bardziej zaawansowane zegarki wykorzystują mechanizmy termokompensowane.
Elektronika mierzy w nich temperaturę i odpowiednio koryguje sposób odmierzania czasu, ograniczając wpływ zmian warunków otoczenia na dokładność.
Nie jest to jednak rozwiązanie występujące w każdym zegarku kwarcowym. Najczęściej można je spotkać w modelach projektowanych z myślą o szczególnie wysokiej precyzji.
Zalety zegarka kwarcowego
Popularność tej technologii wynika przede wszystkim z jej praktyczności.
Do najważniejszych zalet zegarków kwarcowych należą:
– wysoka dokładność chodu,
– niewielkie wymagania dotyczące obsługi,
– stosunkowo prosta konstrukcja,
– duża odporność na codzienne użytkowanie,
– niewielkie zużycie energii,
– możliwość budowy bardzo cienkich mechanizmów,
– szeroki wybór modeli w różnych przedziałach cenowych.
Dla osoby, która oczekuje przede wszystkim dokładnego i wygodnego zegarka, mechanizm kwarcowy jest jednym z najbardziej praktycznych rozwiązań.
Wady zegarka kwarcowego
Mechanizm kwarcowy ma również ograniczenia.
Najbardziej oczywistym jest zależność od źródła zasilania. W standardowych modelach co pewien czas konieczna jest wymiana baterii.
Wiele osób zainteresowanych tradycyjnym zegarmistrzostwem uważa również mechanizmy kwarcowe za mniej interesujące pod względem technicznym. Nie oferują one widoku skomplikowanej współpracy sprężyn, kół, wychwytu i balansu charakterystycznej dla zegarków mechanicznych.
Do potencjalnych wad można zaliczyć:
– konieczność wymiany baterii lub akumulatora po określonym czasie,
– możliwość awarii układu elektronicznego,
– mniejszą atrakcyjność kolekcjonerską wielu popularnych modeli,
– częstą wymianę całego modułu zamiast naprawy pojedynczych podzespołów w najtańszych mechanizmach.
Nie oznacza to jednak, że zegarek kwarcowy jest konstrukcją nietrwałą. Dobrej jakości mechanizm może prawidłowo działać przez wiele lat.
Jak długo działa bateria w zegarku kwarcowym?
Żywotność baterii zależy od zastosowanego mechanizmu i dodatkowych funkcji.
W prostym zegarku analogowym bateria często wystarcza na kilka lat. Większe zużycie energii mogą powodować dodatkowe funkcje, takie jak chronograf, podświetlenie, alarm czy rozbudowany wyświetlacz.
Niektóre mechanizmy posiadają również wskaźnik wyczerpania baterii. W zegarku analogowym może objawiać się on na przykład charakterystycznym przeskakiwaniem wskazówki sekundowej o kilka sekund jednocześnie.
Kiedy zegarek kwarcowy wymaga serwisu?
Mechanizm kwarcowy nie wymaga tak regularnej obsługi jak konstrukcja mechaniczna, ale nie oznacza to, że zegarek jest całkowicie bezobsługowy.
Najczęstszym powodem wizyty u zegarmistrza jest wymiana baterii.
Objawy problemów z mechanizmem kwarcowym
Do sygnałów, które mogą wskazywać na potrzebę kontroli zegarka, należą:
– zatrzymanie wskazówek,
– nieregularne działanie wskazówki sekundowej,
– wyraźne pogorszenie dokładności,
– problemy z chronografem lub innymi funkcjami,
– brak reakcji po wymianie baterii.
Przyczyną nie zawsze musi być awaria całego mechanizmu. Problem może dotyczyć baterii, zabrudzonych styków, silnika krokowego, przekładni lub układu elektronicznego.
Dlaczego zużytej baterii nie warto pozostawiać w zegarku?
Jeżeli zegarek zatrzymał się z powodu rozładowania baterii, warto ją wymienić zamiast przez długi czas pozostawiać w kopercie.
Stara bateria może ulec rozszczelnieniu, a wydostające się z niej substancje mogą uszkodzić styki i elektronikę mechanizmu.
W przypadku zegarków o określonej klasie wodoszczelności podczas wymiany baterii warto również skontrolować stan uszczelek.
Czy naprawa zegarka kwarcowego zawsze się opłaca?
To zależy od wartości zegarka oraz rodzaju usterki.
W niedrogich modelach często bardziej ekonomiczna jest wymiana kompletnego mechanizmu niż czasochłonna naprawa niewielkich elementów elektroniki.
W zegarkach droższych, sentymentalnych lub wyposażonych w wysokiej klasy mechanizmy naprawa może być natomiast jak najbardziej uzasadniona.
Przed podjęciem decyzji warto zlecić diagnozę zegarmistrzowi, który określi źródło problemu oraz orientacyjny koszt przywrócenia zegarka do sprawności.
Dlaczego mechanizm kwarcowy nadal jest tak popularny?
Zegarki kwarcowe dobrze pokazują, że prostsza konstrukcja nie musi oznaczać gorszego rozwiązania. W codziennym użytkowaniu ich największymi zaletami są dokładność, wygoda oraz stosunkowo niewielkie wymagania serwisowe.
Rezonator kwarcowy zapewnia stabilny wzorzec częstotliwości, elektronika precyzyjnie zlicza jego drgania, a w modelach analogowych silnik krokowy i przekładnia zamieniają sygnał elektryczny w ruch wskazówek.
Dzięki temu użytkownik otrzymuje czasomierz, który może przez wiele miesięcy lub lat działać praktycznie bez ingerencji. To właśnie połączenie prostej obsługi, wysokiej dokładności i przystępnej ceny sprawia, że mechanizm kwarcowy pozostaje jednym z najważniejszych rozwiązań wykorzystywanych we współczesnych zegarkach.
FAQ – budowa i działanie zegarka kwarcowego
Jak działa mechanizm kwarcowy?
Mechanizm wykorzystuje regularne drgania rezonatora kwarcowego. Układ elektroniczny zlicza je i przekształca w impulsy służące do odmierzania czasu. W analogowym zegarku impulsy sterują silnikiem krokowym, który poprzez przekładnię porusza wskazówkami.
Z czego składa się mechanizm kwarcowy?
Podstawowe elementy to źródło zasilania, rezonator kwarcowy, układ scalony oraz – w modelach analogowych – silnik krokowy i przekładnia kół zębatych. W zegarkach cyfrowych zamiast układu wskazówek wykorzystywany jest wyświetlacz.
Z jaką częstotliwością drga kwarc w zegarku?
W większości klasycznych zegarków kwarcowych stosuje się rezonator pracujący z częstotliwością 32 768 Hz.
Dlaczego zegarek kwarcowy jest dokładniejszy od mechanicznego?
Rezonator kwarcowy drga z bardzo wysoką i stabilną częstotliwością. Pozwala to elektronice dokładnie odmierzać kolejne jednostki czasu, dlatego standardowe zegarki kwarcowe zazwyczaj osiągają mniejsze odchylenia niż klasyczne mechanizmy mechaniczne.
Jak długo działa bateria w zegarku kwarcowym?
Najczęściej od kilku lat, choć dokładny czas zależy od mechanizmu, pojemności baterii oraz funkcji zegarka. Chronograf, alarm czy podświetlenie mogą zwiększać zużycie energii.
Czy zegarek kwarcowy trzeba serwisować?
Tak, choć zazwyczaj rzadziej niż zegarek mechaniczny. Podstawową czynnością jest wymiana baterii. Warto również kontrolować uszczelki, stan przekładni i szczelność koperty, szczególnie w zegarkach narażonych na kontakt z wodą.
Czy zegarek kwarcowy ma części mechaniczne?
Analogowy zegarek kwarcowy tak. Chociaż pomiar czasu odbywa się elektronicznie, silnik krokowy i przekładnia zębata odpowiadają za fizyczny ruch wskazówek.
Co oznacza quartz na zegarku?
Napis „Quartz” informuje, że zegarek wykorzystuje mechanizm, którego podstawą pomiaru czasu jest rezonator kwarcowy oraz układ elektroniczny.
Co jest lepsze – zegarek kwarcowy czy mechaniczny?
Zależy to od oczekiwań użytkownika. Zegarek kwarcowy zazwyczaj zapewnia większą dokładność i wymaga mniej obsługi. Mechaniczny oferuje natomiast tradycyjną konstrukcję zegarmistrzowską, która dla wielu osób ma większą wartość techniczną i kolekcjonerską.
